本实用新型涉及阀门领域，具体涉及一种高性能防腐蚀不锈钢阀门。
背景技术：
三通阀按流体作用方式分为合流阀和分流阀，合流阀有两个入口，合流后从一个出口流出，分流阀有一个流体入口，经分流后由两个流体出口流出，三通阀一般由阀体和阀芯构成，阀体的密封性能对于整个三通阀的可靠性来说重要，现有的三通阀在工作时，要么三个端口同时打开，形成回流或分流，要么三个端口之间两两均关闭，不互通，某些情况下，需要三通阀中的两个连通，而另一个端口不起作用，一般的三通阀往往无法满足此类状况。
技术实现要素：
为解决上述问题，本实用新型提供一种高性能防腐蚀不锈钢阀门，既可以实现合流又可以实现分流，还可以实现三通阀中两个端口的连通而另一个端口不起作用。
本实用新型所采用的技术方案是：一种高性能防腐蚀不锈钢阀门，包括阀体，所述阀体具有端口一、端口二、端口三、第一阀芯、第二阀芯、第一空腔、第二空腔、所述第二阀芯设置在所述第一阀芯内，第一阀芯和第二阀芯的一端设置在阀体内，另一端伸出阀体，所述第一阀芯上固定设置有第一密封机构，所述阀体上具有与第一密封机构对应的第一抵靠部，所述第一密封机构位于第一抵靠部下方，所述第一阀芯上还套设有第一弹簧，所述第一弹簧设置在第一空腔内，所述第一阀芯上位于第一弹簧的上方固定设有第一弹簧连接板，所述第一弹簧的上端固定连接在第一弹簧连接板上，所述第一空腔的底部固定连接有第一胶垫，所述第一弹簧的下端固定连接在所述第一胶垫上，所述第一阀芯的底部位于第二空腔内，第二阀芯的底端设有一限位块，所述限位块的上端与第二空腔的上端接触，所述第二阀芯上固定设有第二密封机构，所述阀体上具有与第二密封机构对应的第二抵靠部，所述第二密封机构位于第二抵靠部的下方，所述第二阀芯上套设有第二弹簧，所述第二弹簧设置在第二空腔内，所述第二阀芯上位于第二弹簧的上方还设有第二弹簧连接板，第二空腔底部固定连接有第二胶垫，所述第二弹簧的上端连接在第二弹簧连接板上，第二弹簧的下端连接在第二胶垫上。
作为本实用新型的进一步优选，所述第一密封机构与第二密封机构均包括有上垫片、下垫片、密封圈以及锁紧螺母，所述上垫片固定连接在所对应的阀芯上，所述密封圈安装在上垫片和下垫片之间，再由锁紧螺母锁紧固定在上垫片和下垫片之间。
作为本实用新型的进一步优选，所述阀体上设有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下侧。
作为本实用新型的进一步优选，所述第一阀芯为完整的空心结构，第二阀芯为完整的实心结构，所述第一阀芯包括第一阀芯本体，第二阀芯包括第二阀芯本体，所述第二阀芯本体上设有多个与第二阀芯本体轴向平行的滑条，第一阀芯本体内表面设有与所述滑条对应的滑槽，第一阀芯通过滑条与滑槽可在第二阀芯内部来回滑动。
作为本实用新型的进一步优选，所述第一阀芯和第二阀芯上伸出阀体的一端分别设有把手。
本实用新型的有益效果：采用本技术方案的实用新型既可以满足一般三通阀需要实现的合流和分流的作用，还可以实现三通阀中两个端口的连通而另一个端口不起作用，提高了三通阀的环境应变能力，结构简单，使用方便，操作简单。
附图说明

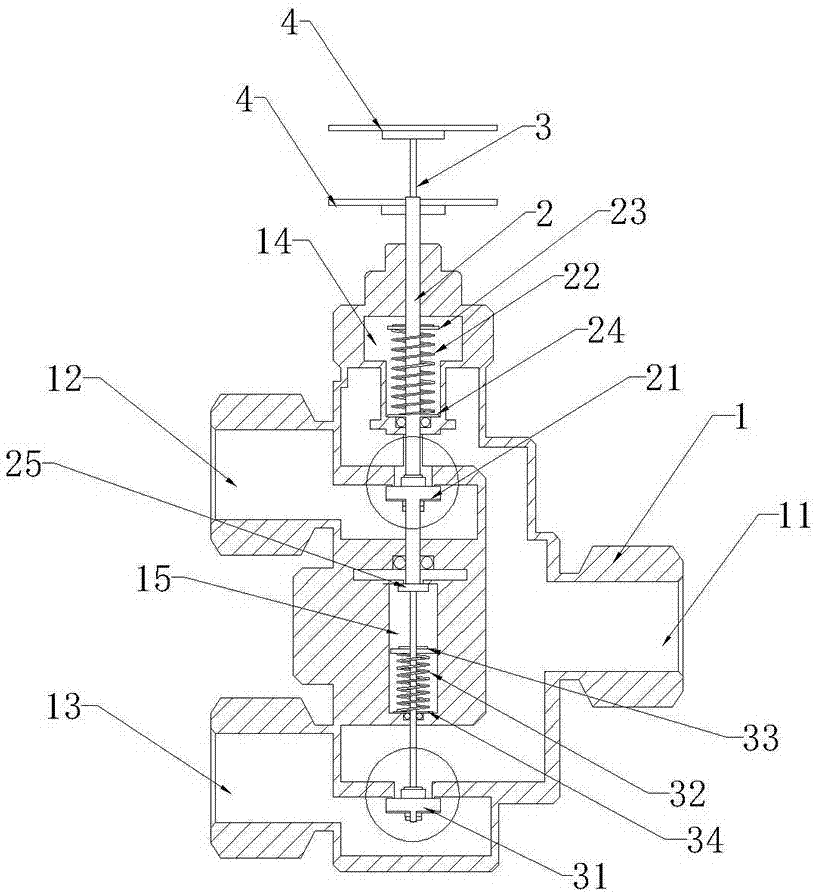

图1是本实用新型的第一结构示意图；
图2为第一密封机构的结构示意图；
图3为第二密封机构的结构示意图；
图4为第一阀芯的端面剖视图；
图5为第二阀芯的端面剖视图；
1-阀体，11-端口一，12-端口二，13-端口三，14-第一空腔，15-第二空腔，16-第一抵靠部，17-凸肩，18-第二抵靠部，19-凸肩，2-第一阀芯，21-第一密封机构，22-第一弹簧，23-第一弹簧连接板，24-第一胶垫，25-限位块，3-第二阀芯，31-第二密封机构，32-第二弹簧，33-第三弹簧连接板，34-第四弹簧连接板，211-上垫片，212-密封圈，213-下垫片，214-螺母，311-上垫片，312-密封圈，313-下垫片，314-螺母，201-第一阀芯本体，202-滑槽，301-第二阀芯本体，302-滑条，4-把手。
具体实施方式
以下结合说明书附图和具体优选的实施例对本实用新型作进一步描述，但并不因此而限制本实用新型的保护范围。
如图1-2所示，本实施例的本实用新型所采用的技术方案是：一种高性能防腐蚀不锈钢阀门，包括阀体1，所述阀体1具有端口一11、端口二12、端口三13、第一阀芯2、第二阀芯3、第一空腔14、第二空腔15、所述第二阀芯3设置在所述第一阀芯2内，第一阀芯2和第二阀芯3的一端设置在阀体1内，另一端伸出阀体1，所述第一阀芯2上固定设置有第一密封机构21，所述阀体1上具有与第一密封机构21对应的第一抵靠部16，所述第一密封机构21位于第一抵靠部16下方，所述第一阀芯2上还套设有第一弹簧22，所述第一弹簧22设置在第一空腔14内，所述第一阀芯2上位于第一弹簧22的上方固定设有第一弹簧连接板23，所述第一弹簧22的上端固定连接在第一弹簧连接板23上，所述第一空腔14的底部固定连接有第一胶垫，所述第一弹簧的下端固定连接在所述第一胶垫24上，所述第一阀芯2的底部位于第二空腔15内，第一阀芯2的底端设有一限位块25，所述限位块25的上端与第二空腔15的上端接触，所述第二阀芯3上固定设有第二密封机构31，所述阀体1上具有与第二密封机构31对应的第二抵靠部18，所述第二密封机构31位于第二抵靠部18的下方，所述第二阀芯3上套设有第二弹簧32，所述第二弹簧32设置在第二空腔15内，所述第二阀芯31上位于第二弹簧32的上方还设有第二弹簧连接板33，第二空腔底部固定连接有第二胶垫34，所述第二弹簧32的上端连接在第二弹簧连接板33上，第二弹簧的下端连接在第二胶垫34上。
进一步的，第一密封机构与第二密封机构均包括有上垫片、下垫片、密封圈以及锁紧螺母，所述上垫片固定连接在所对应的阀芯上，所述密封圈安装在上垫片和下垫片之间，再由锁紧螺母锁紧固定在上垫片和下垫片之间。
进一步的，阀体上设有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下侧。
进一步的，第一阀芯为完整的空心结构，第二阀芯为完整的实心结构，所述第一阀芯2包括第一阀芯本体201，第二阀芯3包括第二阀芯本体301，所述第二阀芯本体301上设有多个与第二阀芯本体轴向平行的滑条302，第一阀芯本体内201表面设有与所述滑条302对应的滑槽202，第一阀芯通过滑条与滑槽可在第二阀芯内部来回滑动。
本再进一步的，第一阀芯2和第二阀芯3上伸出阀体的一端分别设有把手4。
采用本技术方案的实用新型既可以满足一般三通阀需要实现的合流和分流的作用，还可以实现三通阀中两个端口的连通而另一个端口不起作用，提高了三通阀的环境应变能力，结构简单，使用方便，操作简单。
如上所述，尽管参照特定的优选实施例已经表示和表述了本实用新型，但其不得解释为对本实用新型自身的限制，在不脱离所附权利要求定义的本实用新型的精神和范围前提下，可对其在形式上和细节上作出各种变化。
技术特征：
1.一种高性能防腐蚀不锈钢阀门，其特征在于，包括阀体，所述阀体具有端口一、端口二、端口三、第一阀芯、第二阀芯、第一空腔、第二空腔、所述第二阀芯设置在所述第一阀芯内，第一阀芯和第二阀芯的一端设置在阀体内，另一端伸出阀体，所述第一阀芯上固定设置有第一密封机构，所述阀体上具有与第一密封机构对应的第一抵靠部，所述第一密封机构位于第一抵靠部下方，所述第一阀芯上还套设有第一弹簧，所述第一弹簧设置在第一空腔内，所述第一阀芯上位于第一弹簧的上方固定设有第一弹簧连接板，所述第一弹簧的上端固定连接在第一弹簧连接板上，所述第一空腔的底部固定连接有第一胶垫，所述第一弹簧的下端固定连接在所述第一胶垫上，所述第一阀芯的底部位于第二空腔内，第二阀芯的底端设有一限位块，所述限位块的上端与第二空腔的上端接触，所述第二阀芯上固定设有第二密封机构，所述阀体上具有与第二密封机构对应的第二抵靠部，所述第二密封机构位于第二抵靠部的下方，所述第二阀芯上套设有第二弹簧，所述第二弹簧设置在第二空腔内，所述第二阀芯上位于第二弹簧的上方还设有第二弹簧连接板，第二空腔底部固定连接有第二胶垫，所述第二弹簧的上端连接在第二弹簧连接板上，第二弹簧的下端连接在第二胶垫上。
2.根据权利要求1所述的一种高性能防腐蚀不锈钢阀门，其特征在于，所述第一密封机构与第二密封机构均包括有上垫片、下垫片、密封圈以及锁紧螺母，所述上垫片固定连接在所对应的阀芯上，所述密封圈安装在上垫片和下垫片之间，再由锁紧螺母锁紧固定在上垫片和下垫片之间。
3.根据权利要求2所述的一种高性能防腐蚀不锈钢阀门，其特征在于，所述阀体上设有凸肩，所述凸肩位于密封圈的上方，且密封圈抵靠在凸肩的下侧。
4.根据权利要求1所述的一种高性能防腐蚀不锈钢阀门，其特征在于，所述第一阀芯为完整的空心结构，第二阀芯为完整的实心结构，所述第一阀芯包括第一阀芯本体，第二阀芯包括第二阀芯本体，所述第二阀芯本体上设有多个与第二阀芯本体轴向平行的滑条，第一阀芯本体内表面设有与所述滑条对应的滑槽，第一阀芯通过滑条与滑槽可在第二阀芯内部来回滑动。
5.根据权利要求1所述的一种高性能防腐蚀不锈钢阀门，其特征在于，所述第一阀芯和第二阀芯上伸出阀体的一端分别设有把手。
技术总结
一种高性能防腐蚀不锈钢阀门，其特征在于，所述阀体具有端口一、端口二、端口三、第一阀芯、第二阀芯、第一空腔、第二空腔、所述第二阀芯设置在所述第一阀芯内，第一阀芯和第二阀芯的一端设置在阀体内，另一端伸出阀体，所述第一阀芯上固定设置有第一密封机构，所述阀体上具有与第一密封机构对应的第一抵靠部，所述第一密封机构位于第一抵靠部下方，本实用新型提供一种高性能防腐蚀不锈钢阀门，既可以实现合流又可以实现分流，还可以实现三通阀中两个端口的连通而另一个端口不起作用。
