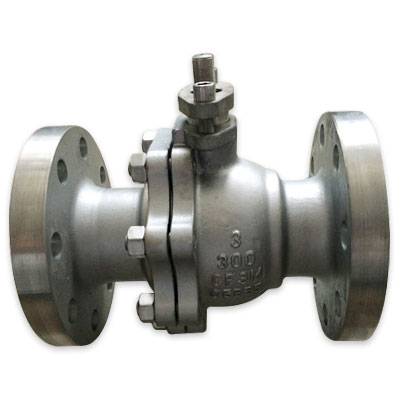

Q41F不锈钢球阀材质是不锈钢的，主要用于对具有腐蚀性，压力和卫生环境要求较高的地方。不锈钢球阀是近年来被广泛采用的一种新型阀门。
■产品特点1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空都可应用。
主要零件材质及参数 Main Parts materials and Parameters
|
产品材料
|
304系列
|
304L系列
|
316系列
|
316L系列
|
321系列
|
|
|
主要零件材料 |
阀体、阀盖
Body、Bonnet |
CF8(304)
|
CF3(304L)
|
CF8(316)
|
CF3M(316L)
|
0Cr18Ni10Ti
|
|
球体、阀杆
Globe、Ball Stem |
304
|
304L
|
316
|
316L
|
321
|
|
|
螺栓 Bolt
|
A193-B8
|
A193-B8
|
A193-B8M
|
A193-B8M
|
A193-B8M
|
|
|
螺母 Nut
|
A194-8M
|
A194-8M
|
A194-8M
|
A194-8M
|
A194-8M
|
|
|
密封圈 Sealing Ring
|
聚四氟乙烯 PTFE/对位聚苯 PPL
|
|||||
|
填料、垫圈
Stuffing、Washer |
聚四氟乙烯 PTFE/对位聚苯 PPL
|
|||||
|
适用工况 |
适合介质
Applicable medium |
硝酸腐蚀性介质
Nitric acid etc corrosive medium |
酸酸等腐蚀性介质
Acetic acid etc corrosive medium |
|||
|
适用温度
Applicable temperature |
-28~300℃
|
|||||
|
应用规范 |
法兰尺寸按
Flange dimension follows |
JB78-59、SH3406、GB9113、HG20592-97
|
||||
|
检验试验按
Teat and inspection follows |
BG/T13927-89 JB/T9092
|
|||||
|
公称压力(PN)
Nominal pressure |
1.0~10.0MPa
|
|||||
|
驱动方式
|Driving Means |
手动、气动、电动、液动等 Manual 、Pneumatic、Motor、Hydro-dynamic、Etc
|
|||||
PN1.6MPa主要连接尺寸及重量 Main connection dimensions and weights
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
97
|
107
|
130
|
152
|
178
|
230
|
272
|
310
|
345
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN2.5MPa主要连接尺寸及重量 Main connection dimensions and weights
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
97
|
107
|
130
|
152
|
178
|
230
|
272
|
310
|
345
|
|
W
|
125
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN4.0MPa主要连接尺寸及重量 Main connection dimensions and weights
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN6.4MPa主要连接尺寸及重量 Main connection dimensions and weights
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
381
|
403
|
502
|
|
H
|
79
|
83
|
114
|
120
|
125
|
150
|
172
|
220
|
250
|
280
|
325
|
398
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
PN10.0MPa主要连接尺寸及重量 Main connection dimensions and weights
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
140
|
160
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
381
|
403
|
502
|
|
H
|
79
|
83
|
114
|
120
|
125
|
150
|
172
|
220
|
250
|
280
|
325
|
398
|
|
W
|
120
|
130
|
130
|
150
|
220
|
230
|
270
|
300
|
320
|
800
|
900
|
1400
|
