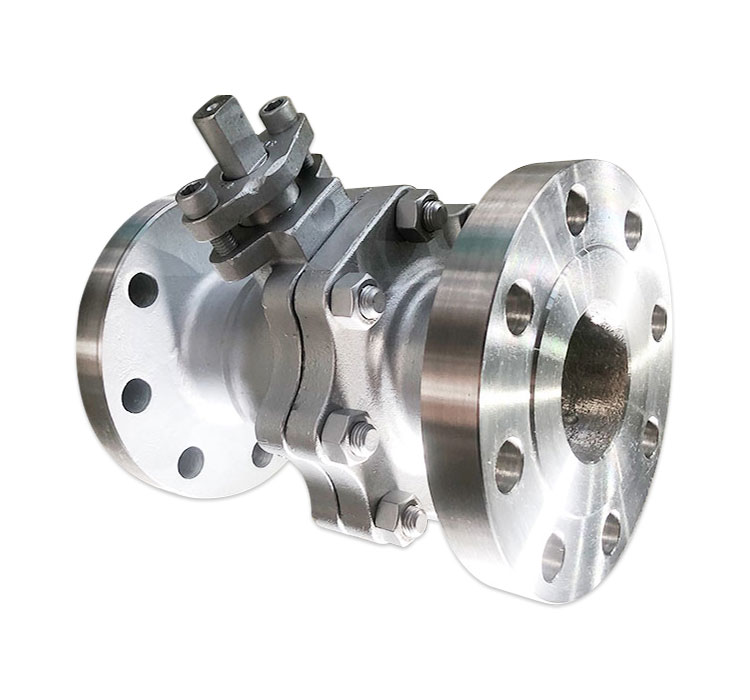

Q41F-300LB美标球阀3寸

  • 产品描述

Q41F不锈钢球阀材质是不锈钢的,主要用于对具有腐蚀性,压力和卫生环境要求较高的地方。不锈钢球阀是近年来被广泛采用的一种新型阀门。


■产品特点1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。



主要零件材质及参数 Main Parts materials and Parameters



产品材料
304系列
304L系列
316系列
316L系列
321系列

主要零件材料
Main Parts and materials






阀体、阀盖
Body、Bonnet
CF8(304)
CF3(304L)
CF8(316)
CF3M(316L)
0Cr18Ni10Ti
球体、阀杆
Globe、Ball Stem
304
304L
316
316L
321
螺栓 Bolt
A193-B8
A193-B8
A193-B8M
A193-B8M
A193-B8M
螺母 Nut
A194-8M
A194-8M
A194-8M
A194-8M
A194-8M
密封圈 Sealing Ring
聚四氟乙烯 PTFE/对位聚苯 PPL




填料、垫圈
Stuffing、Washer
聚四氟乙烯 PTFE/对位聚苯 PPL






适用工况
Applicable operating Mode


适合介质
Applicable medium
硝酸腐蚀性介质
Nitric acid etc corrosive medium

酸酸等腐蚀性介质
Acetic acid etc corrosive medium


适用温度
Applicable temperature
-28~300℃





应用规范
Applicable specification


法兰尺寸按
Flange dimension follows
JB78-59、SH3406、GB9113、HG20592-97




检验试验按
Teat and inspection follows
BG/T13927-89 JB/T9092




公称压力(PN)
Nominal pressure
1.0~10.0MPa




驱动方式
|Driving Means
手动、气动、电动、液动等 Manual 、Pneumatic、Motor、Hydro-dynamic、Etc








PN1.6MPa主要连接尺寸及重量 Main connection dimensions and weights

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
97
107
130
152
178
230
272
310
345
W
120
130
130
150
220
230
270
300
320
800
900
1400

PN2.5MPa主要连接尺寸及重量 Main connection dimensions and weights

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
320
360
400
H
59
63
75
97
107
130
152
178
230
272
310
345
W
125
130
130
150
220
230
270
300
320
800
900
1400

PN4.0MPa主要连接尺寸及重量 Main connection dimensions and weights

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
120
130
130
150
220
230
270
300
320
800
900
1400

PN6.4MPa主要连接尺寸及重量 Main connection dimensions and weights

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
140
160
180
200
220
250
280
320
360
381
403
502
H
79
83
114
120
125
150
172
220
250
280
325
398
W
120
130
130
150
220
230
270
300
320
800
900
1400

PN10.0MPa主要连接尺寸及重量 Main connection dimensions and weights

公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
L
140
160
180
200
220
250
280
320
360
381
403
502
H
79
83
114
120
125
150
172
220
250
280
325
398
W
120
130
130
150
220
230
270
300
320
800
900
1400
